Máquina para la colocación de listones sobre cajas de madera empleando grapadoras PLANK1

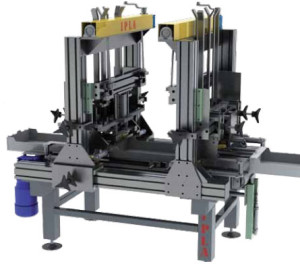

Máquina para la colocación de listones sobre cajas de madera empleando grapadoras
Máquina concebida para la colocación de listones sobre cajas de madera empleando grapadoras.
La colocación se realiza uno a uno, estando dotada la máquina de un almacén vertical de listones que alimenta a las grapadoras y un sistema de posicionado de la caja para la colocación del listón encima de los testeros.
FUNCIONAMIENTO
Los listones de madera deben introducirse de forma manual en un depósito de listones situado en una zona de fácil acceso.
Las cajas llegan por un transportador desde la zona de confección, mediante topes neumáticos se dosifica la entrada a la zona de trabajo. Por medio de un extractor y ventosas el ultimo listón del depósito queda en posición de grapado. A continuación se posiciona la caja por medio de topes neumáticos y se procede al grapado del listón. Este ciclo se repite de forma idéntica para colocar el segundo listón de la caja.
En casos en los que se requiere la colocación de listones con grabados con una determinada orientación, cabe la posibilidad de colocar dos módulos de grapado a una distancia determinada para realizar el grapado simultáneo de los dos listones.
DATOS TÉCNICOS
Producción 450 cajas/hora.
Potencia instalada 0,37 KW.
Consumo de aire 680 LN/minuto.
CARACTERÍSTICAS
· Construido con tubo de acero electrosoldado, elementos estructurales en aluminio, chapa conformada y pletinas.
· Acabados en pintura epoxi, poliuretano de dos componentes o zincado.
· Transportador motorizado de cadenas con sistemas neumáticos para control de posicionamiento de las cajas.
· Movimientos mediante sistema guiado con casquillos de precisión.
· Ventosas para la aspiración mediante sistema venturi.
· Grapadoras industriales para grapas de 22mm de longitud. Mayor duración.
· Adaptable a diferentes alturas y formatos de cajas desde 20x30cm hasta 50x30cm.
· Permite paso de 60x40cm y 50x35cm en bypass.
· Elevación para diferentes alturas mediante manivela.
VENTAJAS
· Reposición de listones sin parar la máquina.
· Elevada producción.
· Mínimas incidencias, efectividad mayor del 99%.
· Versatilidad para varios formatos.
· Reducidas dimensiones.
· Fácil manejo.
· Mínimo mantenimiento.
· Facilidad de cambio de formato.
