Terminales radio-frecuencia
Terminales radio-frecuencia
Inhalambricos «RF» para movilidad.

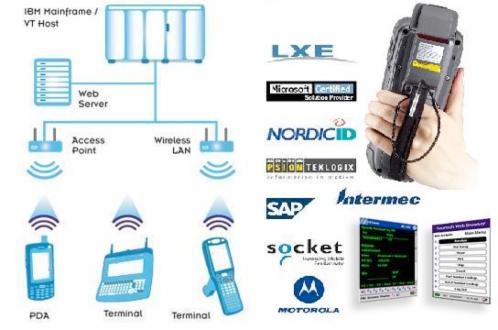

Son terminales portátiles equipados de módulo RF, son idóneos para las aplicaciones donde la captura y comprobación de los datos tienen que ser efectuados en tiempo real. Existen aplicaciones de conectividad standarizadas que permiten la conexión de terminales moviles, a Host o main frame remoto como CETERM, pidanos una demo (haga click en la imagen para ver video, de este terminal).
Mediante ella y desde cualquier teminal podremos hacer consultas en tiempo real de bases de datos, confirmar transacciones «in situ» con nuestro ERP ,etc… Los terminales RF permiten la puesta al día instantánea de las bases de datos del sistema central. Eso es particularmente importante en las aplicaciones de gestión de stocks o control en tiempo real, o en las aplicaciones de gestión de expedición (entrada / salida de paquetes).
En el grupo de los terminales RF, tenemos dos alternativas, banda ancha o banda estrecha. Ambas amparadas en normativas existentes.La estrecha de 433/870 MHz es utilizada para las aplicaciones donde el lugar físico a cubrir es reducido bajo norma Europea ETS328 y Wifi o banda ancha basada en protocolo IEEE 802.11 :
• G radio: 802.11b y 802.11g que utiliza la frecuencia de 2,4 Ghz
• AG radio: 802.11a, 802.11b, 802.11g utiliza las 2 es decir 2,4 y 5Ghz.
• N radio: 802.11a utiliza los 5Ghz.
(2.4Ghz) es la más comunmente utilizada para aplicaciones industriales y almacenes, cubre espacios mayores, flujos más densos que la banda estrecha y número de terminales más importantes…
Las principales ventajas de la normativa 2.4GHz contra la banda estrecha de 433/870MHz o son las siguientes :
· Velocidad de transmisión superior a 140000 baudios contra 115600 de la estrecha.
· Gran seguridad contra los parásitos
· Posibilidad de conectarse directamente a redes tipo WIFI, Ethernet, etc.
Principales aplicaciones:
· Puesta al día inmediata de las bases de bases de datos en tiempo real.
La implementación de una u otra tecnología requerirá un cuidadoso análisis de necesidades considerando todos los aspectos presentes y futuros.
Grado de Robusted otro aspecto a tener en cuenta. Llamamos terminal móvil industrial o robusto a aquellos que pueden utilizarse para «trabajo de campo», «outdoor», fuera de la oficina, y por tanto, en condiciones medioambientales adversas ya séa por circunstancias climáticas o de entorno de trabajo. Los equipos han de estar diseñados y preparados para soportar temperaturas extremas, caídas accidentales, lluvia, incluso inmersión en líquidos.
¿Qué significa Robusto? Un usuario considerará, que un equipo es robusto, si el equipo tiene la capacidad de continuar funcionando en todas las condiciones de trabajo necesarias, durante toda la vida útil del mismo. Pero dependiendo del tipo de trabajo realizado, las condiciones de trabajo seran diferentes y entonces, lo robusto para un usuario puede no ser robusto para otro. Por ejemplo, un ordenador portátil en un almacén, probablemente se caerá con frecuencia y puede estar expuesto a mucho polvo, pero no es probable, que esté expuesto a temperaturas extremas o a la lluvia. Por otra parte, un especialista en cartografía digital, necesitará una unidad con protección contra el agua y contra amplias variaciones de temperatura, pero probablemente no esté muy preocupado por el polvo.
La Herramienta adecuada para cada trabajo. Un terminal móvil, es una herramienta para la realización de su trabajo. Por tanto » Utilice la herramienta adecuada para su Trabajo especifico». Evalúe cuales son las condiciones en las que se realiza su trabajo, no es lo mismo un terminal wifi para uso en almacén (dentro de la Wlan), que otro para uso fuera con aplicaciones de pre-venta y distribución. Tampoco las condiciones, ambientales y de agresividad del entorno son las mismas. En un almacen pueden relizarse lecturas y pedidos de forma constante (con lo que además de las prestaciones del terminal y la robusted, se requiere una potente batería en función de la carga de trabajo). Busque las caracteristicas necesarias para poder realizar su trabajo con total seguridad y la autonomia necesaria. Elija el producto adecuado, y no le importe, que sea más robusto de lo que ha previsto, siempre puede encontrarse en condiciones más adversas.
¿Cual es el nivel de Robustez?
El nivel de robustez que necesita vendrá definido por las condiciones ambientales en la realización de su trabajo. Deberá tener en cuenta:
•Las posibles variaciones de temperatura en el lugar de trabajo.
•Las posibles caídas accidentales del equipo.
•¿Estará el equipo expuesto al polvo?. ¿ En qué medida ?
•¿Estará el equipo expuesto a la lluvia o líquidos?. ¿ En quémedida ?
Para ayudarle en su tarea de decisión, se han desarrollado una serie de estándares de medición o graduación de los equipos en su comportamiento frente a condiciones adversas. Los más utilizados son:
•La codificación IP (Ingress Protection)
•Los métodos de comprobacion militares MIL STD
Todos los equipos considerados industriales o robustos han de estar clasificados con arreglo a alguno de los métodos anteriores. Las especificaciones de temperatura han de indicar el rango de temperatura en el cual el dispositivo puede funcionar correctamente. Las especificaciones de caídas accidentales, indican cuantas caídas y desde que altura puede resistir el equipo sin alterar su chasis externo y su funcionamiento.
La codificación IP, especifica el nivel de protección de un equipo eléctrico frente a los sólidos y a los líquidos, es decir, cual es el tamaño o la cantidad de sólidos y líquidos.Iniciales de las siglas en Ingés (Industrial Protection) Para asegurar la funcionalidad de los terminales en condiciones extremas de medio ambiente exterior, los dispositivos móviles precisan de carcasas y protección para trabajar en estos entornos.
Debemos saber cuál es el grado de protección que tiene un Terminal móvil, frente a los sólidos (como el polvo), los líquidos (como el agua), e incluso a los impactos.
Los códigos IP se componen de las dos letras IP seguidas de tres dígitos D1 D2 D3 que puede introducirse en el interior del equipo y causar un daño probable.
D1 representa el nivel de protección contra sólidos cuerpos extraños.
D2 representa el nivel de protección contra los líquidos.
D3 el tercero representa el nivel de protección contra impactos (generalmente se omite).
La clasificación se realizó por la International Electrothecnical Comission IEC, mediante su publicación EN 60529 de los códigos IP (Ingress Protection) y es habitualmente la más utilizada por todos los fabricantes ,de manera que constituye un standard de facto en el grado de protección de los equipos móviles.
La codificación IP es tal que a mayor número de código mayor protección ante el medioambiente, así que IP65 representa mayor protección que IP54.
Los métodos de comprobación militares MIL STD, son métodos desarrollados y empleados por la Armada de los Estados Unidos. Son una serie de tests para comprobar si un equipo puede funcionar correctamente en campo abierto. Los estándares militares son una serie de directrices de fabricación y de rendimiento establecidas por el Departamento de Defensa de los E.E.U.U., para equipamiento comercial y militar, así como sus aplicaciones. Estas directrices especifican los componentes permitidos y los rangos de condición medioambiental que los dispositivos deben tener para funcionar cumpliendo las directrices. MIL-STD 810 E y F son los estándares aceptados para la comprobación de la robustez en dispositivos de informática móvil. La versión F es una revisión de la versión E, los métodos y tests son básicamente los mismos, solamente se han reescrito para clarificarlos. Los métodos de comprobación de laboratorio se dividen en 24 categorías, entre las que se incluyen:
Método—- Entorno ————-Descripción
500.4—— Altitud (Bajo Presión)——- Comprobación, como si el equipo estuviera en el compartimento de equipajes de un avión a 15.000 pies de altura
501.4——– Alta Temperatura———- Unidad guardada en almacen a 140º F, con batería, a continuación comprobación de funcionamiento a temperatura normal.Unidad guardada en almacen a 122º F, con batería, a continuación comprobación de funcionamiento a 122º F.
502.4——— Baja Temperatura——— Unidad guardada en almacen a -40º F, con batería, a continuación comprobación de funcionamiento a temperatura normal. Unidad guardada en almacen, durante 3 h. a -4º F, con batería, a continuación comprobación de funcionamiento a -4º F.
503.4——– Choque Térmico——– 3 ciclos de cambio de temperatura de -40º F a 158º F, en menos de 1 minuto
506.4——– Lluvia———– 30 minutos de lluvia 10 cm/h, con viento de 40 mph.Temperatura del agua entre 41º F y 77º F
507.4——— Humedad——– 95% (+/- 5%) humedad no de condensación a75º F, durante 48 horas
512.4 ———Inmersión ——- 30 minutos de inmersión a una profundidad de 3 ft.
514.5———–Vibración———- 0 – 500 Hz, 0,5 octava/min. en los 3 ejes. Duración 65 min/eje.
516.5——— Golpes——– 26 caidas desde 4 ft, en una tarima de 5 cm.
